En la fabricación de medias suelas para calzado, tanto el proceso de espuma en autoclave SCF como el de inyección de espuma física SCF utilizan tecnología de nitrógeno supercrítico, pero difieren en la estrategia de química de gases y la arquitectura del proceso.
Los sistemas de autoclave comúnmente utilizan nitrógeno o mezclas de nitrógeno/CO₂ para saturar el polímero dentro de un recipiente presurizado. El CO₂ exhibe una mayor solubilidad en muchos sistemas de elastómeros y puede plastificar la matriz polimérica, aumentando la movilidad de las cadenas y acelerando de manera efectiva la difusión del nitrógeno a través del material. El efecto combinado influye en la concentración general de gases y la densidad de nucleación durante la reducción de presión.
En el moldeo por inyección SCF, una cantidad medida de nitrógeno supercrítico se introduce en el polímero fundido bajo presión controlada, disolviéndose para formar una solución homogénea de polímero-gas. El material fundido saturado luego se inyecta en un molde controlado por presión de retroceso, donde la reducción de presión provoca la formación de espuma dentro de la cavidad.
En la fabricación de medias suelas para calzado, la comparación técnica entre la espuma en autoclave SCF y los sistemas de inyección de espuma física SCF se centra en el tiempo de difusión de los gases, la arquitectura de control de presión y la secuencia de formación de la pieza final. Estas tecnologías se aplican comúnmente a sistemas de elastómeros como EVA, TPU, TPEE y POE, utilizados en medias suelas de alto rendimiento y estilo de vida.

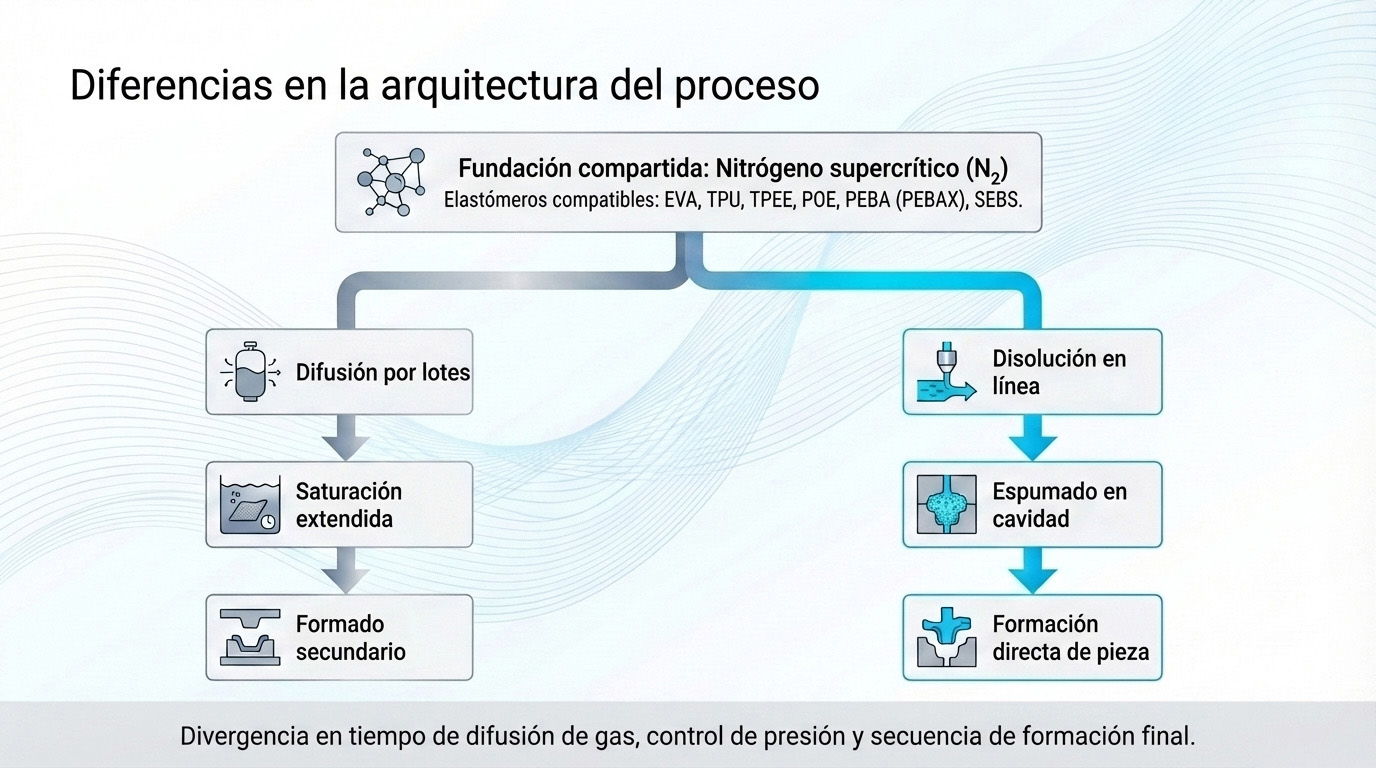

Diferencias en la Arquitectura del Proceso en la Fabricación de Medias Suelas para Calzado

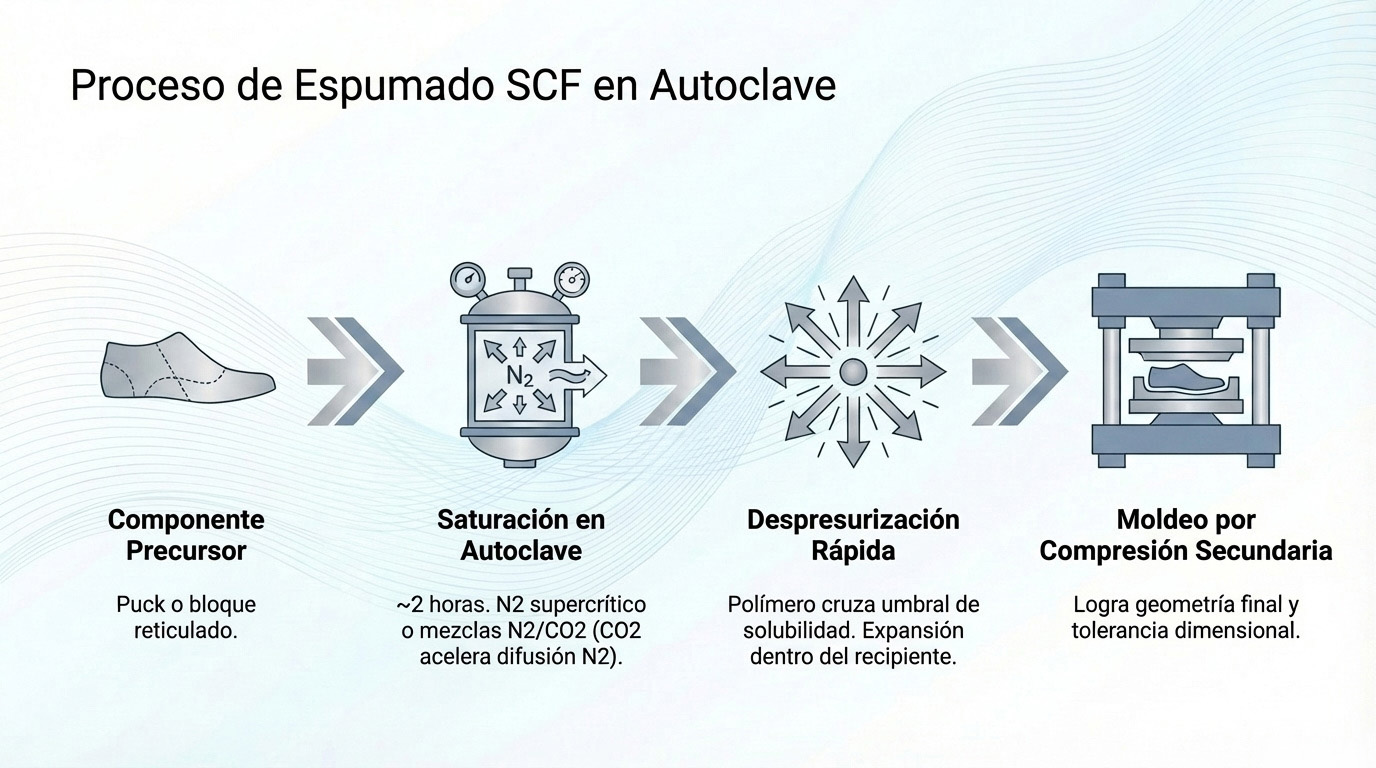

Espuma en Autoclave SCF
En aplicaciones para calzado, la espuma en autoclave SCF típicamente comienza con un componente precursor moldeado por inyección, conocido como “puck” o “bloqueador”. Este precursor es una versión a escala reducida o parcialmente formada de la geometría final de la mediasuela y generalmente ha completado, o casi completado, su reacción de reticulación antes de ingresar al proceso de autoclave.
Los pucks se cargan en un recipiente de autoclave de alta presión y se exponen a nitrógeno supercrítico o mezclas de nitrógeno/CO₂. La difusión de gas hacia la matriz polimérica reticulada ocurre durante una fase extendida de saturación. En la fabricación comercial de calzado, este paso de saturación generalmente requiere aproximadamente dos horas para lograr la concentración de gas objetivo en todo el volumen de la pieza.
Cuando la presión se reduce y el sistema polímero-gas cruza el umbral de solubilidad, ocurre la nucleación. La despresurización rápida se utiliza ampliamente para aumentar la densidad de nucleación en la espuma en autoclave SCF; sin embargo, también se pueden implementar estrategias de despresurización escalonada o controlada dependiendo de la distribución deseada del tamaño de las células y la cinética de expansión.
La expansión ocurre dentro del autoclave durante la despresurización. El componente de espuma expandida luego se retira del recipiente y generalmente se moldea por compresión para lograr la geometría final de la mediasuela y la tolerancia dimensional.
Los sistemas de autoclave varían significativamente en escala. Los recipientes más pequeños pueden procesar solo unas pocas pares por ciclo, mientras que los autoclaves industriales grandes pueden procesar varios cientos de pares en un solo lote. Algunos sistemas de alta capacidad son lo suficientemente grandes como para acomodar varios automóviles dentro de la cámara de presión.

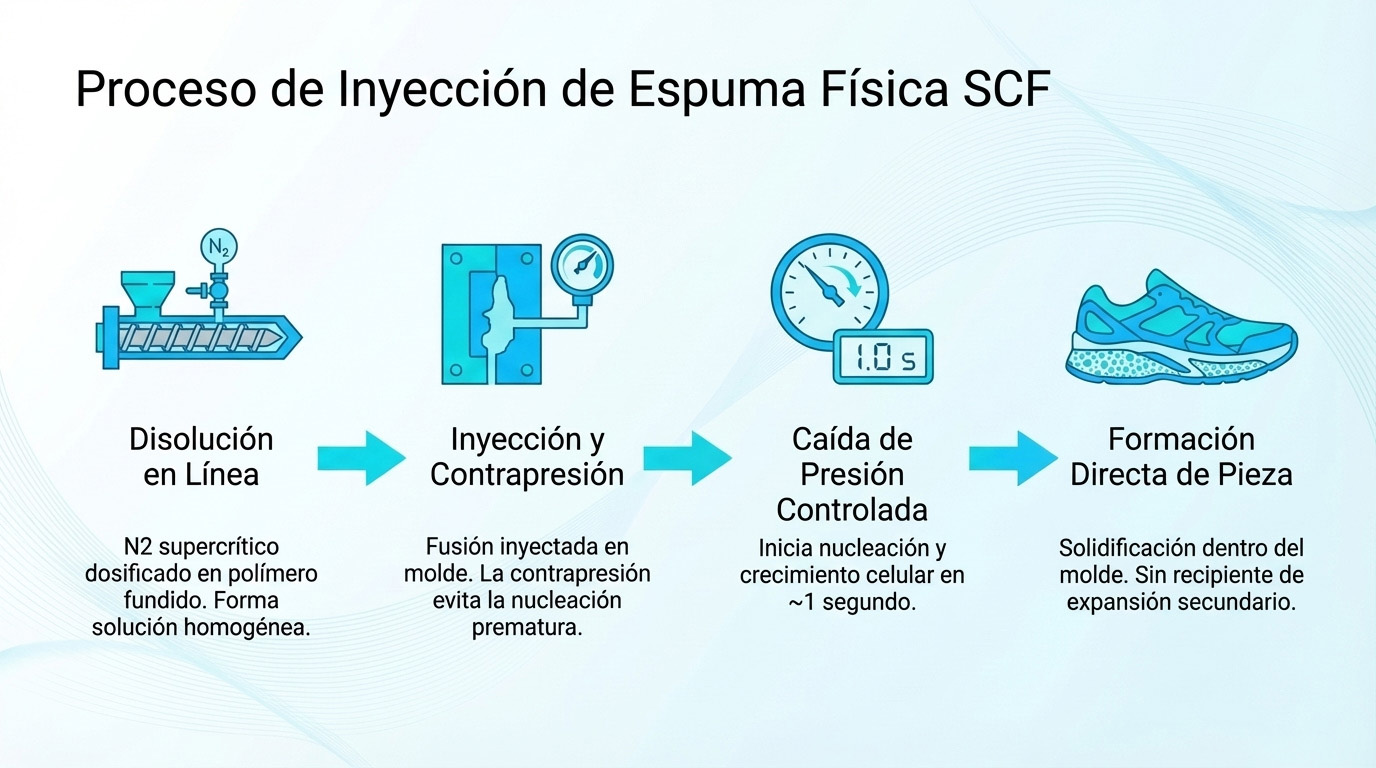

Sistemas de Inyección de Espuma Física SCF
En los sistemas de inyección de espuma física SCF utilizados en la fabricación de mediasuelas para calzado, el nitrógeno supercrítico se mide con precisión y se introduce en el polímero fundido durante el proceso de moldeo por inyección. Bajo presión de procesamiento elevada, el nitrógeno se disuelve en el material fundido para formar una solución homogénea de polímero-gas de fase única.
El material fundido saturado se inyecta en una cavidad de molde equipada con control de presión de retroceso. Mantener la presión de la cavidad durante el llenado previene la nucleación prematura del nitrógeno supercrítico disuelto. Después de llenar la cavidad, la reducción controlada de presión inicia la nucleación y el crecimiento de las células directamente dentro de la cavidad del molde. La formación de espuma, la creación de la pieza y la solidificación ocurren dentro del molde en aproximadamente un segundo, dependiendo de la reología del polímero y la geometría.
A diferencia de la espuma en autoclave SCF, los sistemas de inyección de espuma física SCF producen el componente final de la mediasuela directamente del molde de inyección. No se requiere un recipiente de expansión separado ni un paso de moldeo por compresión secundaria para lograr la geometría final.
Si el control de presión de retroceso de la cavidad no se maneja correctamente, la solución polímero-gas puede nuclearse inmediatamente al bajar la presión durante la entrada al molde, lo que podría causar un llenado incompleto, vacilación en el flujo y defectos en la superficie. Por lo tanto, la gestión estable de la presión de la cavidad es esencial para la calidad del moldeo por inyección y la repetibilidad dimensional.
Diferencias Clave en el Rendimiento del Calzado
El rendimiento mecánico en las mediasuelas de calzado está determinado por la densidad de nucleación, la distribución del tamaño de las células, el grosor de las paredes celulares y el gradiente de densidad general. Estas características estructurales están influenciadas por la concentración de gas, el perfil de reducción de presión, la gestión de temperatura y la reología del polímero dentro de los sistemas de espuma en autoclave SCF o los sistemas de inyección de espuma física SCF.
Uniformidad de la Densidad de la Espuma
En la espuma en autoclave SCF, la difusión prolongada de gas durante la fase de saturación de dos horas permite que el nitrógeno supercrítico o las mezclas de nitrógeno/CO₂ penetren en el precursor en bloque antes de la expansión. Cuando la saturación es uniforme y la despresurización se controla, los gradientes de densidad a gran escala entre las regiones centrales y superficiales pueden minimizarse.
En los sistemas de inyección de espuma física SCF, la uniformidad de la densidad depende de la homogeneidad del fundido, la precisión de la dosificación de SCF, la eficiencia de mezcla y el equilibrio de presión en la cavidad durante el moldeo por inyección. El control de metrado de nitrógeno en circuito cerrado y la monitorización de la presión en la cavidad pueden mejorar la repetibilidad; sin embargo, la consistencia de la densidad sigue siendo sensible a la estabilidad de la temperatura del fundido y al equilibrio del flujo en moldes de múltiples cavidades.

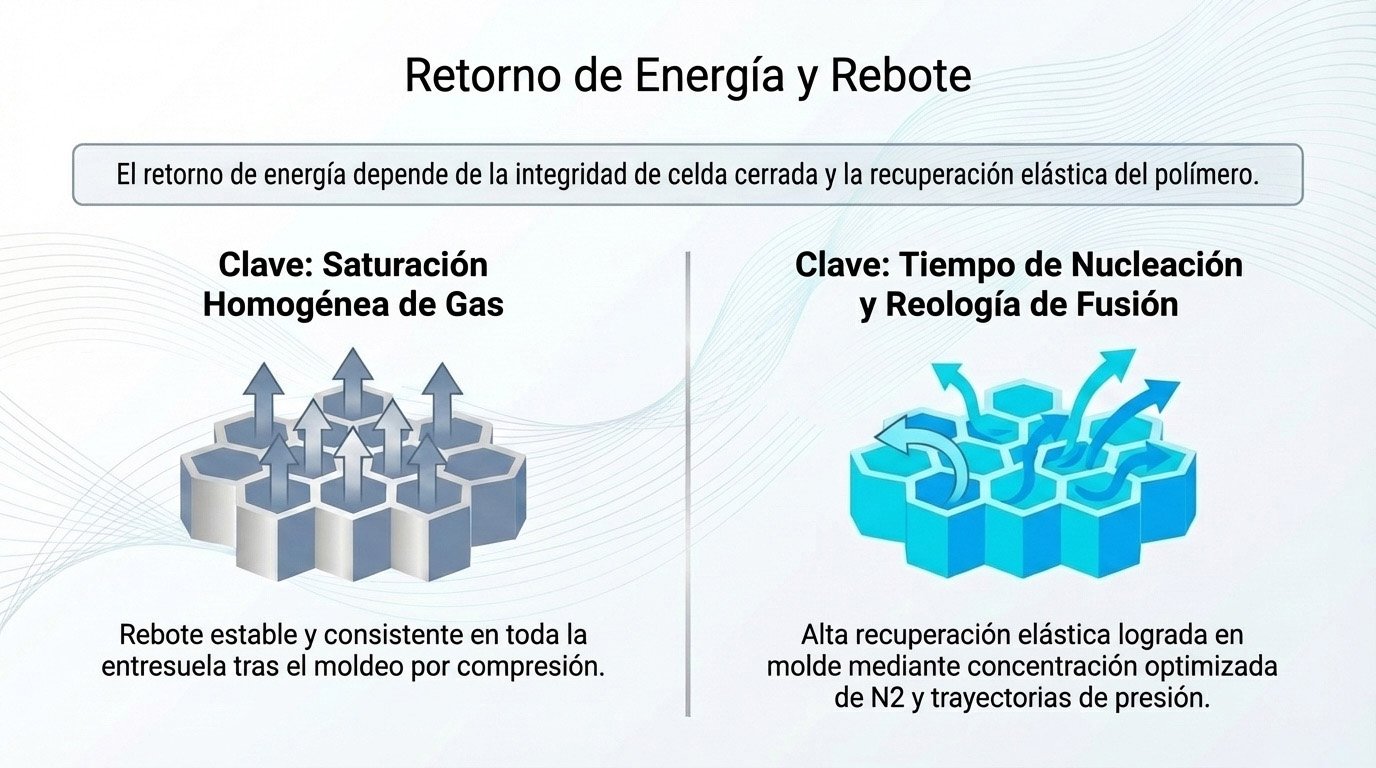

Recuperación y Retorno de Energía
El retorno de energía en las mediasuelas de calzado está estrechamente relacionado con la integridad de las celdas cerradas y la recuperación elástica de la matriz polimérica. En la espuma en autoclave SCF, la saturación homogénea de gas combinada con la despresurización controlada puede promover una nucleación consistente en todo el precursor, lo que respalda un rendimiento estable de recuperación después del moldeo por compresión.
En los sistemas de inyección de espuma física SCF, el comportamiento de la recuperación depende de la interacción entre el momento de la nucleación, la reología del fundido y la trayectoria de la presión en la cavidad. Con una concentración optimizada de nitrógeno y el control del moldeo por inyección, se puede lograr una alta recuperación elástica directamente en el componente de la mediasuela moldeada.

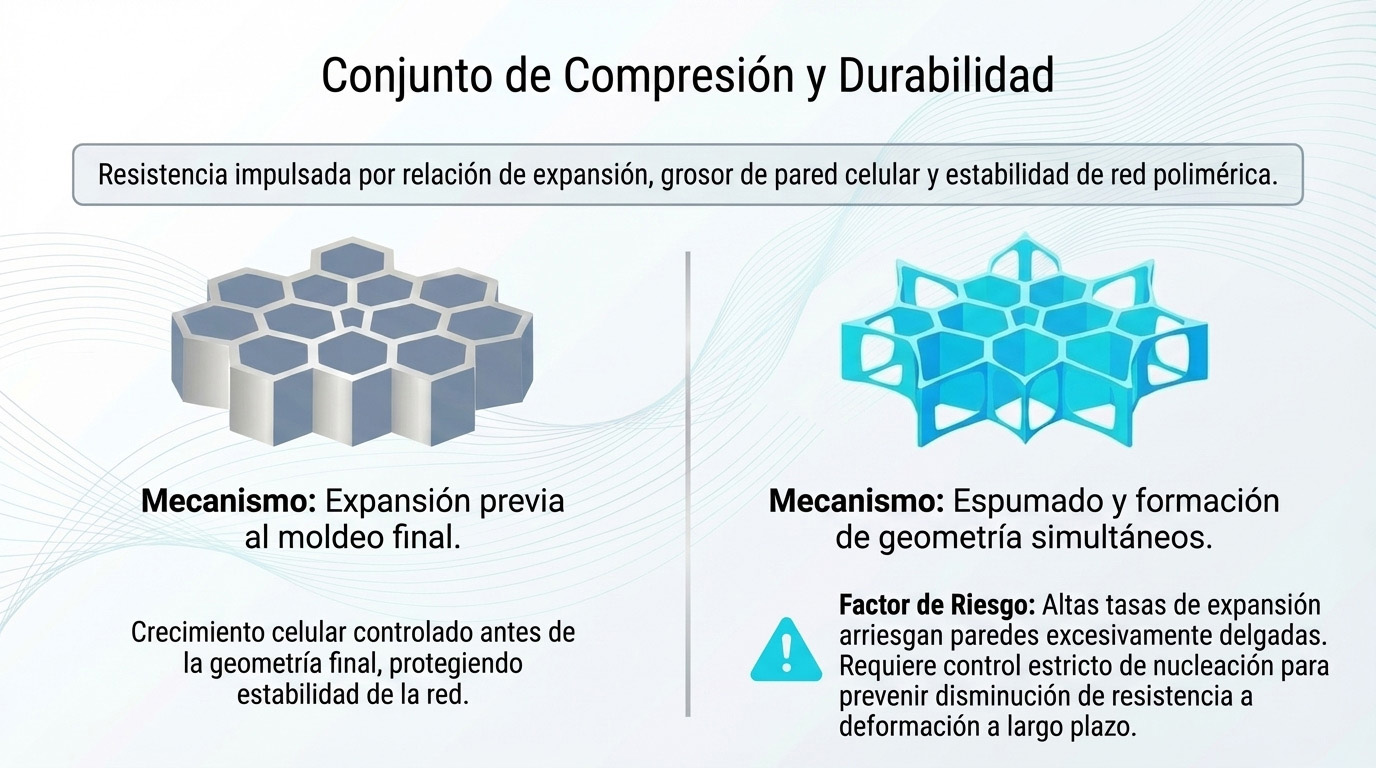

Estabilidad ante la Compresión y Durabilidad
La resistencia a la compresión está influenciada por la relación de expansión, el grosor de las paredes celulares y la estabilidad de la red polimérica. En la espuma en autoclave SCF, la expansión ocurre antes del moldeo por compresión final, lo que permite controlar el crecimiento de las células antes de lograr la geometría final.
En los sistemas de inyección de espuma física SCF, la formación de la espuma y la geometría final ocurren simultáneamente dentro del molde de inyección. Las relaciones de expansión más altas aumentan la sensibilidad a la densidad de nucleación y la tasa de enfriamiento. Si las paredes celulares se vuelven excesivamente delgadas debido a una expansión excesiva o un control insuficiente de la nucleación, la resistencia a la deformación a largo plazo puede disminuir.

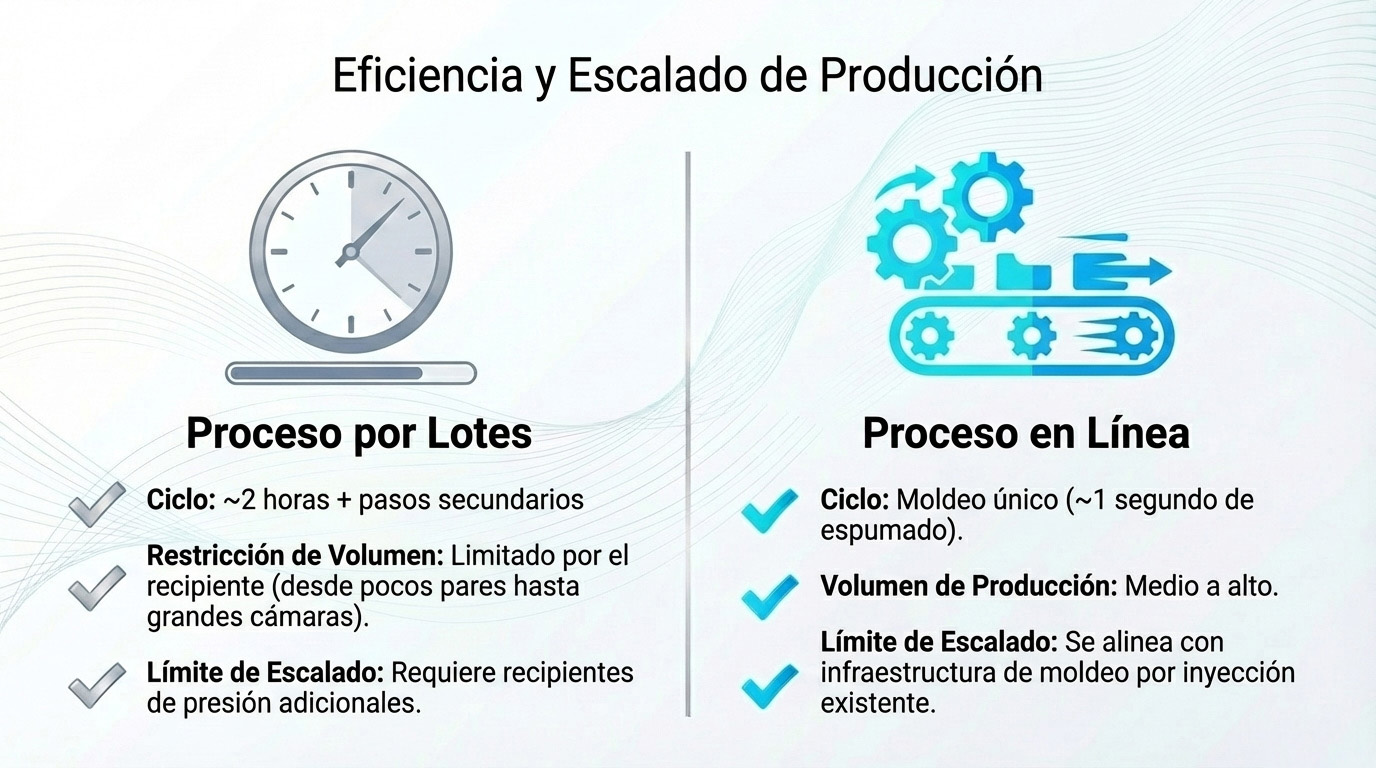

Eficiencia de Producción en la Espuma en Autoclave SCF vs el Moldeo por Inyección SCF
La espuma en autoclave SCF opera como un proceso por lotes dentro de un recipiente a presión. El periodo de saturación de aproximadamente dos horas, seguido de la despresurización y el moldeo por compresión posterior a la expansión, define el tiempo total del ciclo. La producción está limitada por el volumen del recipiente y la duración del ciclo, y la escalabilidad de la producción generalmente requiere capacidad adicional de autoclave.
Los sistemas de inyección de espuma física SCF integran la disolución de nitrógeno supercrítico, la formación de espuma y la creación de la pieza final dentro de un solo ciclo de moldeo por inyección. Dado que las mediasuelas terminadas salen directamente del molde, los sistemas de inyección SCF se alinean con la infraestructura de moldeo por inyección automatizada. El metrado preciso de nitrógeno y el control repetible de la presión en la cavidad apoyan volúmenes de producción de medio a alto en la fabricación de calzado.
La distinción clave sigue siendo la difusión por lotes escalonada con moldeo por compresión secundario frente al moldeo por inyección en línea con formación de espuma en la cavidad y formación directa de la pieza final.
Aplicaciones Típicas en el Calzado
La espuma en autoclave SCF se utiliza ampliamente en mediasuelas de calzado orientadas al rendimiento, donde se requiere una uniformidad de densidad validada y una estabilidad mecánica a largo plazo. La fase extendida de saturación y las estrategias de control de presión establecidas respaldan un comportamiento de expansión consistente en plataformas de alto rendimiento para correr y sistemas de amortiguación premium.
Los sistemas de inyección de espuma física SCF se aplican comúnmente en programas de calzado deportivo y de estilo de vida que requieren producción escalable e integración con líneas de moldeo por inyección. Las implementaciones actuales de inyección SCF en el calzado utilizan nitrógeno como medio para la formación de espuma. Aunque la formación de espuma SCF basada en inyección sigue siendo menos madura que el procesamiento en autoclave en ciertos segmentos de alto rendimiento, el desarrollo continuo en la arquitectura de máquinas y la ciencia de materiales sigue ampliando los niveles de rendimiento alcanzables.
Conclusión
La espuma en autoclave SCF y los sistemas de inyección de espuma física SCF ambos utilizan nitrógeno supercrítico en la fabricación de mediasuelas para calzado, pero difieren fundamentalmente en el método de difusión de gases, la estrategia de control de presión y la secuencia de producción. La espuma en autoclave SCF se basa en una saturación prolongada de los componentes precursores entrelazados en el recipiente, seguida de expansión y moldeo por compresión. Los sistemas de inyección de espuma física SCF disuelven nitrógeno en el polímero fundido y producen la mediasuela terminada directamente dentro del molde de inyección.
Estas diferencias arquitectónicas influyen en el control de la morfología celular, la durabilidad mecánica, el tiempo de ciclo y la escalabilidad. En la fabricación de mediasuelas para calzado, la selección del proceso depende de los objetivos de rendimiento, la arquitectura de producción y la escala del programa, más que de la simple presencia de la tecnología de fluidos supercríticos.
P & R (Preguntas y Respuestas)
P1: ¿Cuál proceso es mejor para la uniformidad de densidad?
La espuma en autoclave se beneficia de una difusión extendida antes de la expansión; la inyección SCF puede lograr una buena uniformidad, pero es más sensible a la estabilidad del fundido y al equilibrio de presión en la cavidad, especialmente en herramientas de múltiples cavidades.
P2: ¿Por qué es tan crítico el control de la presión de retroceso en la cavidad en la inyección SCF?
Sin una presión de retroceso estable durante el llenado, el gas disuelto puede nuclearse demasiado pronto al entrar en el molde, lo que lleva a variaciones de densidad, llenado incompleto y defectos en la superficie.
P3: ¿Cuál proceso es típicamente más rápido en tiempo de ciclo?
La inyección SCF integra la formación de espuma y la formación final en un solo ciclo de moldeo, mientras que la espuma en autoclave requiere una larga saturación en el recipiente, además de un moldeo secundario.
P4: ¿Ambos procesos funcionan con materiales comunes para mediasuelas?
El autoclave y SCF funcionan con todos los tipos comunes de materiales.
