En la fabricación de entresuelas para calzado, la inyección de fluido supercrítico (SCF) utiliza nitrógeno (N₂) como un agente de soplado físico para crear estructuras de espuma microcelular dentro de materiales termoplásticos. No existe un único “mejor” material para la inyección SCF. La selección del material depende de la solubilidad del nitrógeno, el comportamiento de difusión, la resistencia del fundido y las características de cristalización durante el espumado.
A diferencia de los procesos tradicionales de autoclave de EVA o de espumado químico, la inyección SCF es un proceso totalmente termoplástico. No involucra agentes de soplado químico ni reticulación. La formación de la espuma es impulsada enteramente por el nitrógeno disuelto y una reducción de presión controlada.
En la práctica, el TPU y el TPEE son los materiales más consolidados en la inyección SCF hoy en día. El aTPU representa una evolución del TPU hacia un rendimiento de menor peso. El PEBA ofrece el mayor potencial de rendimiento, pero aún se encuentra en desarrollo en los sistemas basados en inyección. El SEBS se utiliza para aplicaciones más suaves y enfocadas en la comodidad, mientras que el EVA es cada vez más viable, aunque sigue evolucionando.

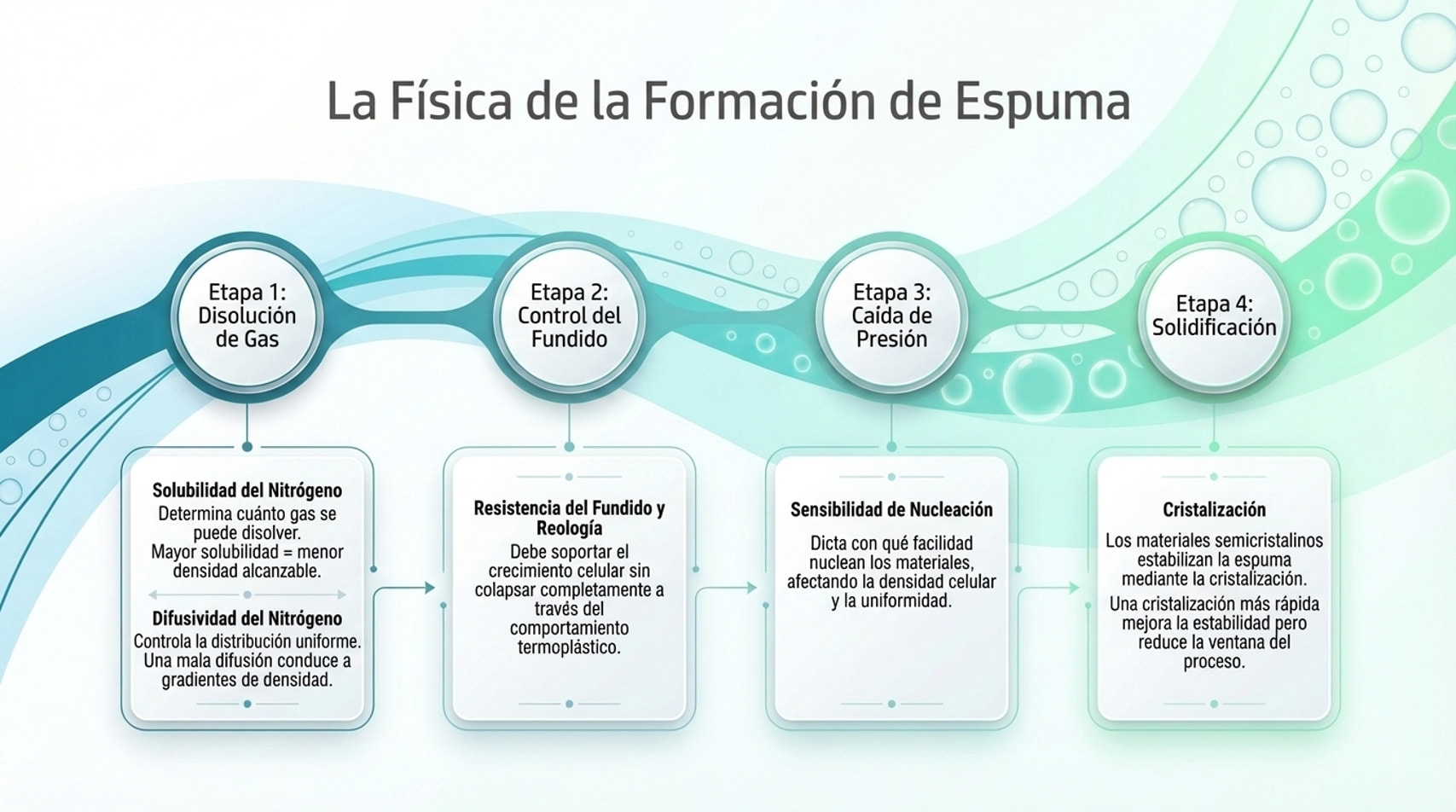

Requisitos clave de los materiales para la inyección SCF (sistemas basados en N₂)
Solubilidad del nitrógeno:
La solubilidad del nitrógeno determina cuánto gas se puede disolver en el polímero. Una mayor solubilidad permite un mayor potencial de expansión y una densidad alcanzable más baja.
Difusividad del nitrógeno:
La tasa de difusión controla qué tan uniformemente se distribuye el nitrógeno a través del fundido. Una difusión deficiente provoca una nucleación inconsistente y gradientes de densidad.
Resistencia del fundido y reología:
La resistencia del fundido debe generarse íntegramente a través del comportamiento termoplástico, ya que no se produce reticulación durante la inyección SCF. Los materiales deben soportar el crecimiento de las celdas durante la caída de presión sin colapsar.
Comportamiento de cristalización y solidificación:
Los materiales semicristalinos pueden estabilizar la estructura de la espuma a través de la cristalización. Una cristalización más rápida puede mejorar la estabilidad, pero puede reducir la ventana de procesamiento.
Sensibilidad a la nucleación:
Los materiales difieren en la facilidad con la que nuclean durante la reducción de presión. Esto afecta la densidad de las celdas, la uniformidad y el rendimiento.

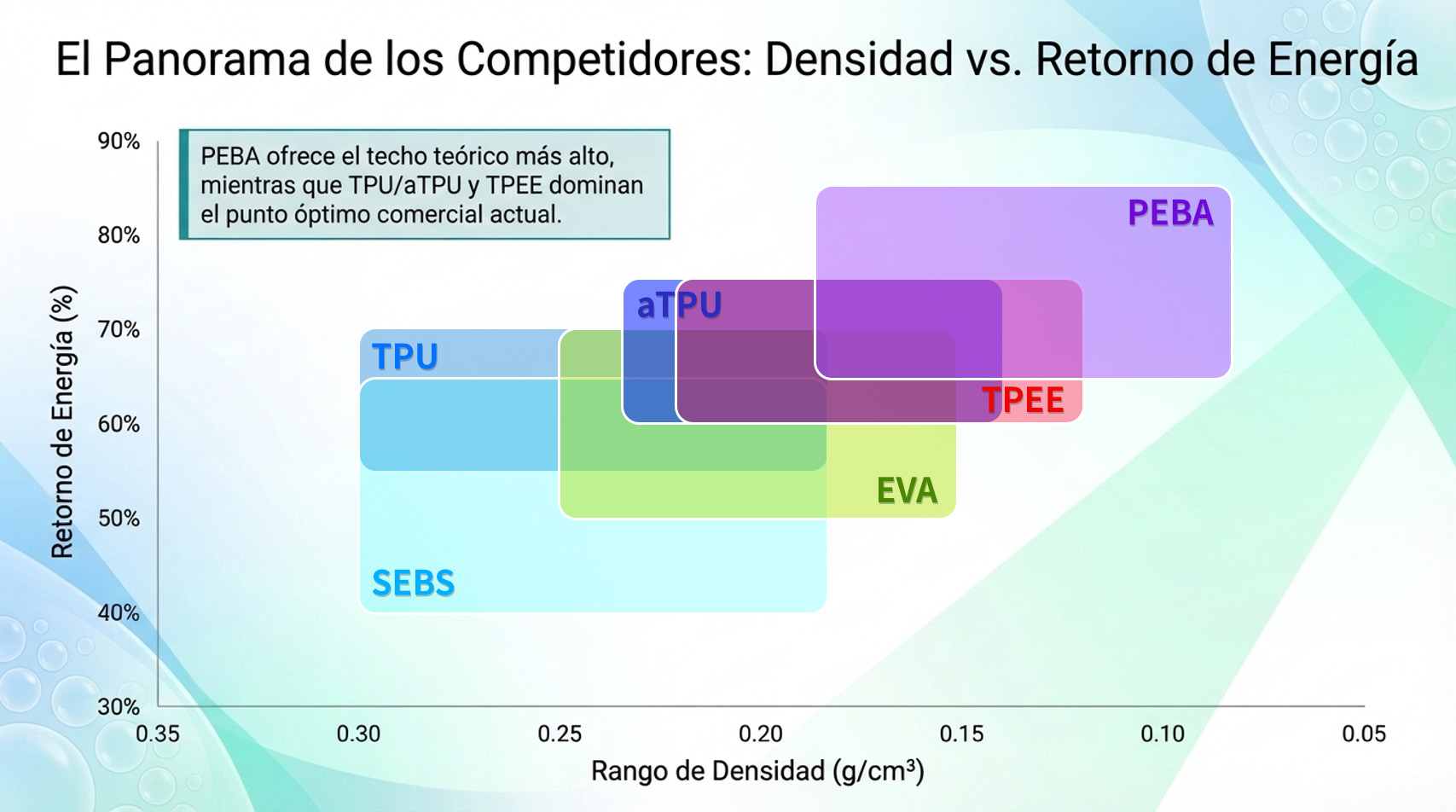

Comparativa de materiales para la inyección SCF
TPU frente a aTPU (Poliuretano termoplástico frente a TPU alifático)
El TPU estándar es uno de los materiales más consolidados en la inyección SCF. Ofrece una gran durabilidad, un buen rebote y una ventana de procesamiento relativamente estable. Sin embargo, los sistemas de TPU convencionales suelen estar limitados en cuanto a densidad en comparación con los nuevos materiales de tipo «superfoam».
El aTPU representa una evolución de los materiales de TPU que permite una menor densidad, manteniendo la durabilidad y el rebote por los que el TPU es conocido. Esto hace que el aTPU sea más adecuado para el calzado orientado al rendimiento, donde la reducción de peso es crítica.
Desde el punto de vista del procesamiento, el TPU y el aTPU se comportan de manera similar en la inyección SCF. La diferencia principal es el resultado del rendimiento: el TPU es un material de batalla estable y duradero, mientras que el aTPU permite un peso más ligero y un rendimiento mejorado dentro del mismo marco de trabajo.
En comparación con el TPEE, el TPU ofrece una ventana de proceso más permisiva, pero un rebote máximo menor. En comparación con el PEBA, el TPU y el aTPU son más duraderos y fáciles de procesar, pero no pueden alcanzar el mismo nivel de ligereza.
Rango de densidad (actual):
- TPU: ~0.18–0.30 g/cm³
- aTPU: ~0.14–0.24 g/cm³
Retorno de energía (típico):
- TPU: ~55–70%
- aTPU: ~60–75%
Fortalezas:
- Procesamiento SCF estable y maduro
- Alta durabilidad y resistencia a la fatiga
- Estructura de espuma consistente
Limitaciones::
- Mayor densidad en comparación con el PEBA y sistemas avanzados
- Retorno de energía moderado en relación con los materiales de primer nivel
TPEE (Elastómero de poliéster termoplástico)
El TPEE es un copolímero de bloque semicristalino compuesto por segmentos rígidos de poliéster y segmentos blandos de poliéter. En la inyección SCF, su comportamiento de cristalización desempeña un papel clave en la estabilización de la estructura de la espuma después de la nucleación.
En comparación con el TPU, el TPEE generalmente proporciona un mayor rebote y permite estructuras de menor densidad manteniendo la integridad estructural. A menudo se posiciona como un paso adelante en rendimiento en relación con el TPU, particularmente en aplicaciones de running.
En comparación con el PEBA, el TPEE suele ofrecer una mejor durabilidad y una ventana de procesamiento ligeramente más robusta, pero no alcanza los mismos extremos en retorno de energía o reducción de peso. Representa un material equilibrado entre el TPU y el PEBA.
Sin embargo, el TPEE es más sensible a las condiciones térmicas que el TPU. Su cristalización más rápida puede reducir la ventana de procesamiento, lo que requiere un control más estricto.
Rango de densidad (actual):
~0.12–0.22 g/cm³
Retorno de energía (típico):
~60–75%
Fortalezas:
- Alta resiliencia y rebote
- Buen equilibrio entre rendimiento y durabilidad
- Potencial de densidad más bajo que el TPU
Limitaciones:
- Ventana de procesamiento más estrecha
- Sensible a la temperatura y al enfriamiento
PEBA (Amida en bloque de poliéter)
El PEBA es un copolímero de bloque de alto rendimiento compuesto por segmentos rígidos de poliamida (nailon) y segmentos blandos de poliéter. Esta estructura permite una excelente elasticidad, un alto rebote y el potencial para estructuras de espuma de muy baja densidad.
En la inyección SCF, el PEBA muestra un fuerte potencial técnico debido a su solubilidad de gas y recuperación elástica, lo que permite mayores relaciones de expansión en comparación con el TPU o el TPEE.
Sin embargo, el PEBA aún no se ha comercializado ampliamente en los sistemas de inyección SCF. La mayoría de las espumas de PEBA utilizadas en el calzado hoy en día se producen mediante procesos de autoclave o de expansión de perlas. La inyección SCF de PEBA sigue siendo un área de desarrollo activo.
En comparación con el TPU y el TPEE, el PEBA ofrece el mayor potencial de rendimiento, pero es más sensible al procesamiento y está menos maduro en la fabricación por inyección.
El PEBA es una familia de materiales. Un ejemplo comercial bien conocido es Pebax, con proveedores adicionales que incluyen a Evonik y UBE Corporation.
Rango de densidad (actual):
~0.08–0.18 g/cm³
Retorno de energía (típico):
~65–85%
Fortalezas:
- Mayor potencial de retorno de energía
- Capacidad de densidad más baja
- Rendimiento ligero
Limitaciones:
- Mayor costo
- Menos maduro en la inyección SCF
- Procesamiento sensible
SEBS (Copolímero de bloque estirénico)
El SEBS es un elastómero termoplástico amorfo que no cristaliza. La estabilización de la espuma depende enteramente de la resistencia del fundido y del enfriamiento.
Esto da como resultado una espuma más suave y adaptable, adecuada para aplicaciones de comodidad.
En comparación con el TPU, el SEBS es más suave y fácil de procesar, pero menos duradero. En comparación con el TPEE y el PEBA, proporciona un menor retorno de energía y una capacidad de rendimiento limitada.
Rango de densidad (actual):
~0.18–0.30 g/cm³
Retorno de energía (típico):
~40–60%
Fortalezas:
- Tacto suave
- Procesamiento estable
-
Enfocado en la comodidad
Limitaciones:
- Menor rendimiento estructural
- Capacidad limitada de baja densidad
EVA (Etileno Vinil Acetato)
En la inyección SCF, el EVA se procesa como un material termoplástico sin reticulación. La formación de la espuma depende enteramente de la resistencia del fundido y del comportamiento reológico.
En comparación con el TPU y el TPEE, el EVA tiene una menor resistencia inherente del fundido, lo que lo hace más sensible a las condiciones del proceso. Esto puede generar desafíos para mantener una estructura de celdas uniforme.
Sin embargo, el EVA ofrece ventajas en costo, disponibilidad y familiaridad. En comparación con el SEBS, proporciona un mejor rendimiento estructural, pero requiere un control más estricto.
El EVA es cada vez más viable a medida que mejoran las formulaciones, pero sigue estando menos maduro que el TPU y el TPEE en la inyección SCF.
Rango de densidad (SCF actual):
~0.15–0.25 g/cm³
Retorno de energía (típico):
~50–70%
Fortalezas:
- Rentable (Relación costo-beneficio)
-
Ampliamente disponible
Limitaciones:
- Menor resistencia del fundido
- Ventana de proceso estrecha
- Tecnología en desarrollo

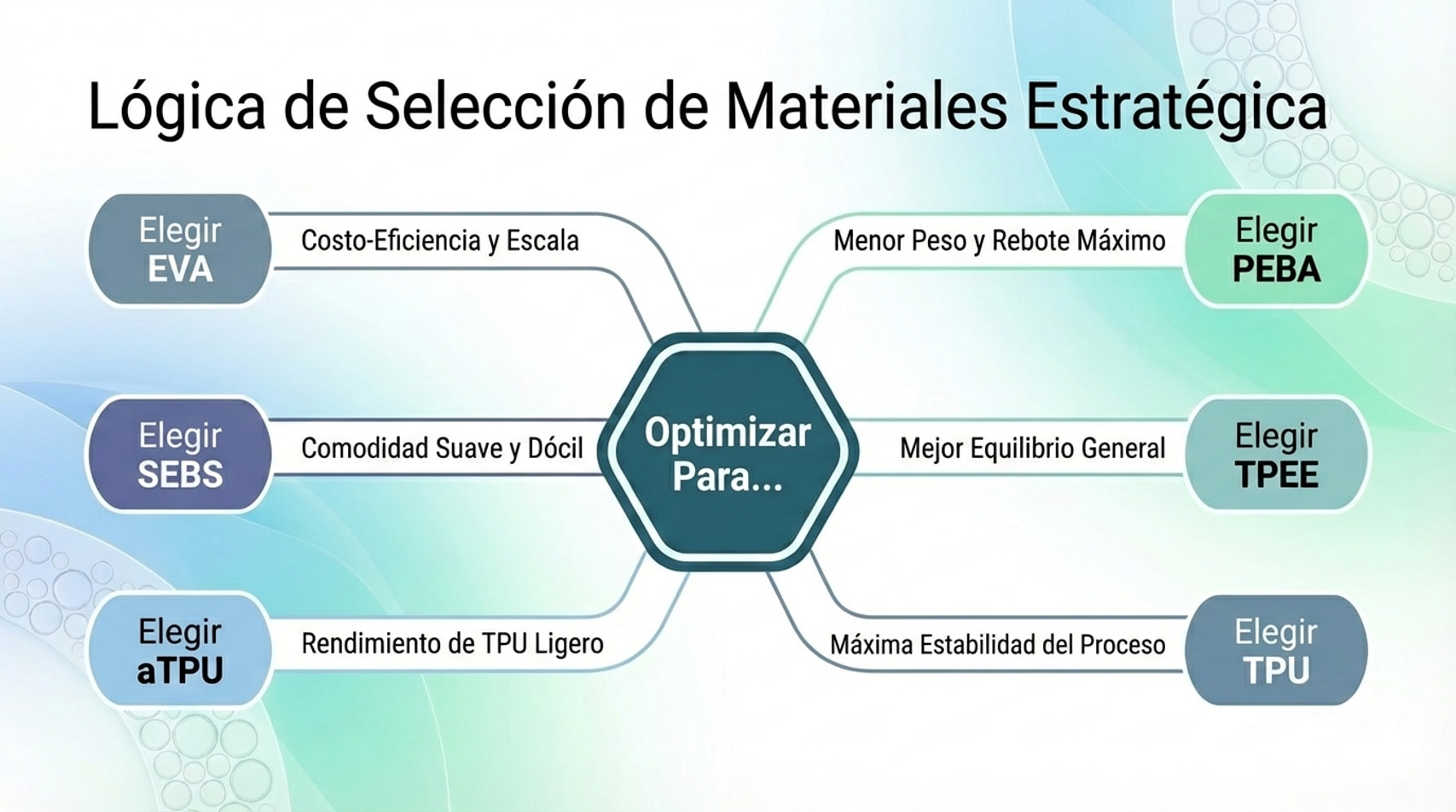

Lógica práctica para la selección de materiales
- Menor peso → PEBA
- Mejor equilibrio → TPEE
- Más estable → TPU
- TPU ligero → aTPU
- Comodidad suave → SEBS
- Enfocado en el costo → EVA

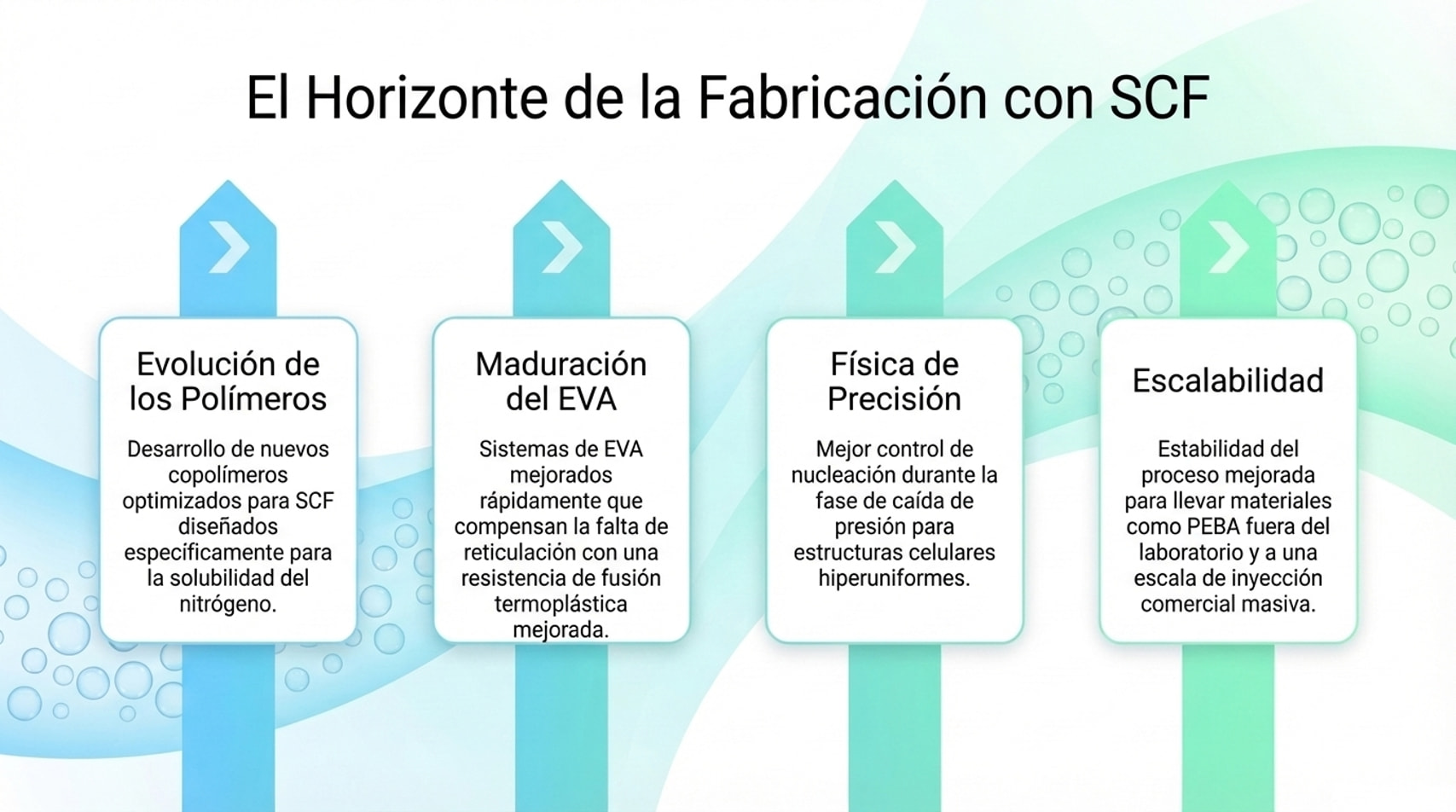

Perspectivas futuras para los materiales de inyección SCF
El desarrollo de materiales se centra en:
- Copolímeros optimizados para SCF
- Sistemas de EVA mejorados
- Mejor control de la nucleación
- Estabilidad del proceso mejorada
P&R (Preguntas y Respuestas)
P: ¿Por qué no se utiliza el PEBA en todas partes si ofrece el mejor rendimiento?
R: Aunque el PEBA proporciona el mayor retorno de energía y el menor potencial de densidad, es más costoso y aún no se ha comercializado ampliamente en los sistemas de inyección SCF, lo que hace que la escalabilidad y la estabilidad del proceso sean limitaciones actuales.
P: ¿Qué hace que el TPU sea el material más utilizado en la inyección SCF hoy en día?
R: El TPU ofrece la mejor combinación de estabilidad de proceso, durabilidad y formación de espuma consistente, lo que lo convierte en el material más confiable para la producción a gran escala.
P: ¿Cómo mejora el aTPU al TPU tradicional en aplicaciones de calzado?
R: El aTPU permite estructuras de espuma de menor densidad manteniendo la durabilidad y el rebote del TPU, lo que lo hace más adecuado para calzado de rendimiento ligero.
P: ¿Por qué se considera a menudo al TPEE como una opción equilibrada entre el TPU y el PEBA?
R: El TPEE proporciona un mayor rebote y una menor densidad que el TPU, manteniendo una mejor durabilidad y estabilidad de procesamiento que el PEBA, lo que lo convierte en un material de punto medio sólido.
P: Si el EVA se utiliza tan ampliamente en el calzado, ¿por qué sigue en desarrollo en la inyección SCF?
R: En la inyección SCF, el EVA debe depender de la resistencia del fundido termoplástico sin reticulación, lo que hace que la estabilidad de la espuma sea más difícil de controlar en comparación con los procesos de EVA tradicionales.
P: ¿Qué papel juega el nitrógeno en la inyección SCF y por qué se utiliza?
R: El nitrógeno actúa como un agente de soplado físico que se disuelve en el polímero bajo presión y forma una estructura microcelular cuando se reduce la presión durante el moldeo.
P: ¿Involucra la inyección SCF agentes de soplado químico o reacciones de reticulación?
R: No. La inyección SCF es un proceso totalmente termoplástico que se basa en nitrógeno disuelto y cambios de presión controlados, sin agentes de soplado químico ni reticulación.
P: ¿Cuáles son las compensaciones clave al seleccionar un material para la inyección SCF?
R: La selección del material implica equilibrar la densidad, el retorno de energía, la durabilidad, la estabilidad del proceso y el costo, ya que ningún material por sí solo optimiza todos estos factores.
Nota
Los valores de densidad y retorno de energía son rangos representativos basados en los sistemas comerciales de inyección SCF actuales. El rendimiento real depende de la formulación, las condiciones de procesamiento y la metodología de prueba. Se espera que estos rangos evolucionen a medida que los materiales y los procesos continúen desarrollándose.
