En la inyección con fluido supercrítico (SCF) para entresuelas de calzado, el nitrógeno (N2) es el agente espumante físico predominante en la producción comercial. El dióxido de carbono (CO2) también es bien comprendido desde la perspectiva de la ciencia de materiales y se utiliza ampliamente en otros procesos de espumación, pero su uso en la inyección de SCF permanece principalmente en fase de desarrollo. La diferencia fundamental entre estos gases radica en cómo interactúan con los sistemas poliméricos: el N2 proporciona estabilidad en el proceso y una estructura de celdas uniforme, mientras que el CO2 ofrece una mayor solubilidad y un mayor potencial de expansión a través de efectos de plastificación. Los sistemas de gas mixto buscan combinar estos comportamientos, pero aún no se han implementado de forma generalizada en la producción.
A diferencia de los procesos en autoclave o de espumación química, la inyección SCF es un proceso totalmente termoplástico. No involucra agentes espumantes químicos ni reticulación. La formación de la espuma es impulsada enteramente por el gas disuelto y la reducción controlada de la presión durante la inyección y el moldeo, lo que impone requisitos estrictos tanto en el comportamiento del material como en el control del proceso.

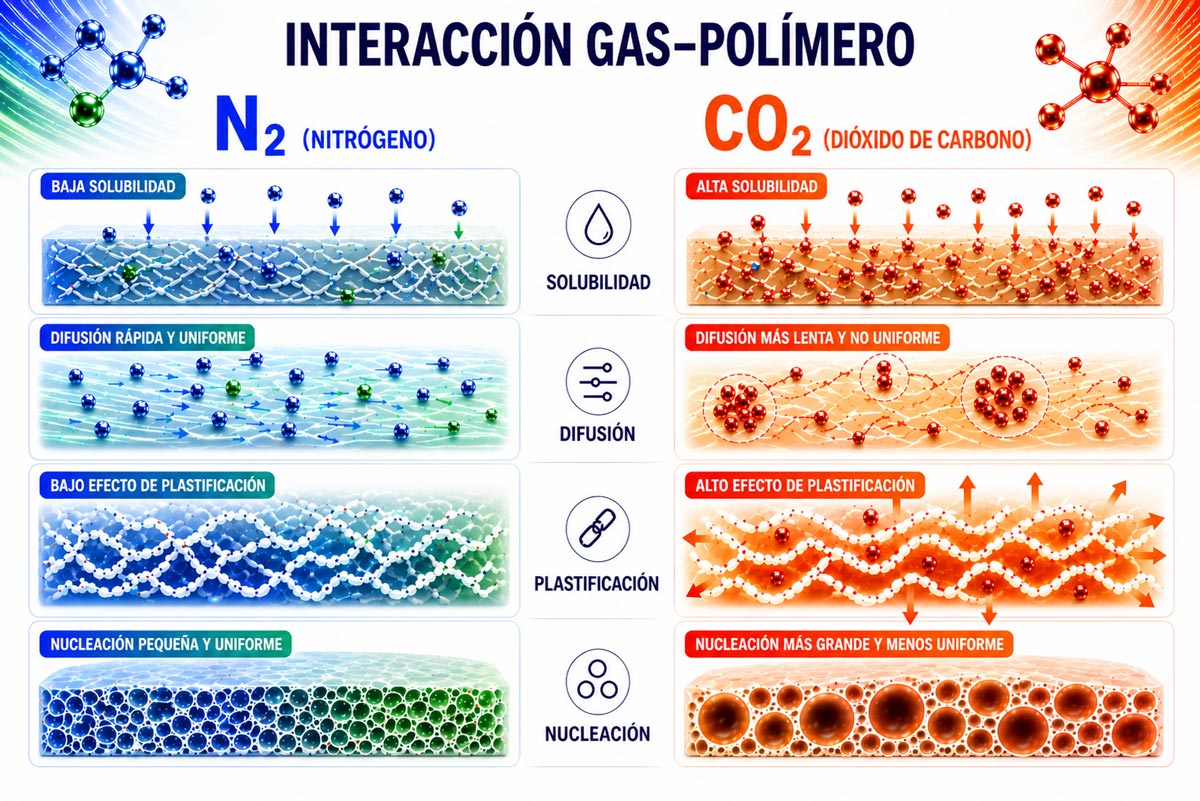

Diferencias fundamentales en las propiedades de los gases (N2 vs. CO2)
Solubilidad
Una de las diferencias más importantes entre el nitrógeno y el dióxido de carbono es la solubilidad. El CO2 se disuelve en la mayoría de los sistemas poliméricos a niveles significativamente más altos que el N2, a menudo varias veces superior según el material y las condiciones de procesamiento. Esta mayor solubilidad permite una mayor carga de gas, lo que se traduce directamente en un mayor potencial de expansión y la capacidad de lograr estructuras de espuma de menor densidad.
Por el contrario, el nitrógeno tiene una solubilidad relativamente baja. Si bien esto limita la expansión máxima, proporciona un proceso de espumación más controlado y predecible, lo cual es fundamental para operaciones estables de moldeo por inyección.
Difusividad
El nitrógeno suele presentar una mayor difusividad en las fundiciones de polímeros que el CO2, lo que significa que se distribuye de forma más rápida y uniforme por todo el material antes de la nucleación. Esta distribución uniforme contribuye a una estructura celular constante y a un comportamiento de procesamiento repetible.
El CO2 se difunde más lentamente por sí solo, pero su efecto de plastificación aumenta la movilidad de las cadenas poliméricas, lo que puede mejorar el transporte de gas bajo ciertas condiciones. Incluso con este efecto, los sistemas de CO2 generalmente requieren un control más estricto para garantizar una distribución uniforme del gas.
Efectos de plastificación (específicos del CO2)
Una característica distintiva clave del CO2 es su capacidad para plastificar polímeros. Cuando se disuelve en el fundido, el CO2 reduce la viscosidad y puede disminuir la temperatura de transición vítrea efectiva del material. Esto aumenta la movilidad de las cadenas, facilitando la expansión del material durante la reducción de la presión.
Si bien este comportamiento puede ser beneficioso para lograr una menor densidad, también reduce la resistencia del fundido. Esto crea un equilibrio: el CO2 puede permitir una mayor expansión, pero dificulta mantener la estabilidad estructural durante la formación de la espuma.
Comportamiento de nucleación
La elección del gas también influye en el comportamiento de la nucleación y en la estructura celular resultante. El nitrógeno tiende a promover una mayor densidad de nucleación, lo que da como resultado celdas más pequeñas y uniformes. Esto contribuye a mejorar la consistencia estructural y la calidad de la superficie.
El dióxido de carbono, debido a su mayor solubilidad y efectos de plastificación, generalmente produce una menor densidad de nucleación con estructuras de celdas más grandes. Esto favorece una mayor expansión, pero puede dar lugar a una morfología menos uniforme si no se controla cuidadosamente.
Los sistemas de gas mixto ofrecen el potencial de calibrar este equilibrio, permitiendo un ajuste controlado de la densidad de nucleación y del comportamiento del crecimiento de las celdas.

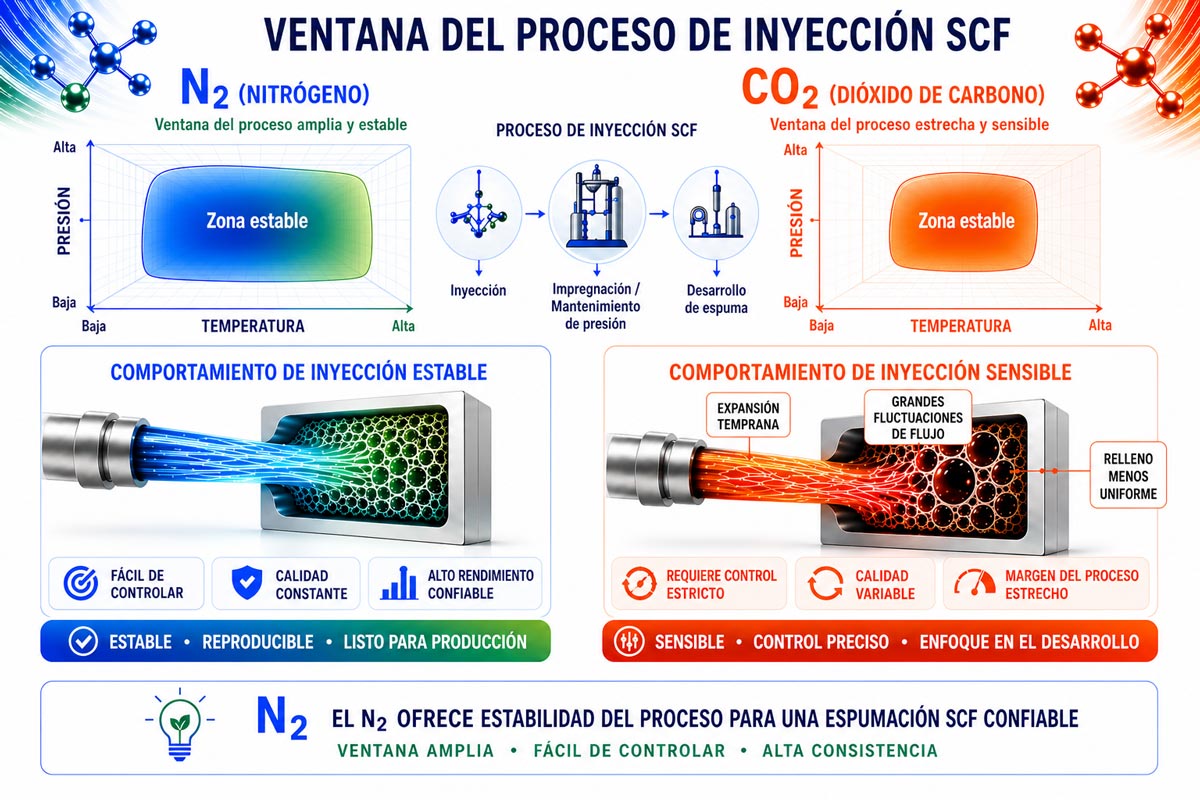

Comportamiento del proceso de inyección SCF
Disolución de gas y sensibilidad del proceso
En los sistemas de inyección SCF, el nitrógeno se disuelve en el polímero en concentraciones más bajas, pero lo hace de manera estable y predecible. Esto contribuye a una ventana de proceso amplia y flexible, que es una de las razones clave por las que se utiliza en todos los sistemas de inyección SCF convencionales que se encuentran actualmente en producción en serie.
Por otro lado, el dióxido de carbono puede disolverse en concentraciones mucho más altas. Si bien esto aumenta el potencial de expansión, también introduce una mayor sensibilidad a la temperatura, la presión y el tiempo de residencia. Pequeñas variaciones en las condiciones de procesamiento pueden tener un impacto más significativo en el comportamiento de la espuma.
Comportamiento durante la inyección y caída de presión
Durante la inyección y la subsiguiente reducción de la presión, los sistemas basados en nitrógeno tienden a nuclear de manera controlada, lo que permite un llenado del molde estable y una formación de piezas consistente. Esta previsibilidad es fundamental en la fabricación de alto volumen.
Los sistemas basados en CO₂ presentan tendencias de expansión más fuertes debido a una mayor carga de gas y a una menor viscosidad del fundido. Como resultado, el tiempo de nucleación y el crecimiento de las celdas se vuelven más sensibles, lo que requiere un control más estricto del proceso para evitar la inestabilidad.
Estabilidad y control del proceso
Desde el punto de vista de la producción, el nitrógeno proporciona una ventana de procesamiento más robusta y estable. Esta es la razón por la que todos los sistemas de inyección SCF convencionales en la producción comercial de calzado actual dependen del N₂ como agente espumante.
El CO₂ introduce una ventana de procesamiento más estrecha debido a sus efectos combinados sobre la solubilidad, la difusividad y la resistencia del fundido. Si bien estas características ofrecen ventajas potenciales, también aumentan la complejidad del proceso. Los sistemas de gas mixto teóricamente pueden equilibrar estos efectos, pero aún no están estandarizados en los entornos de producción.

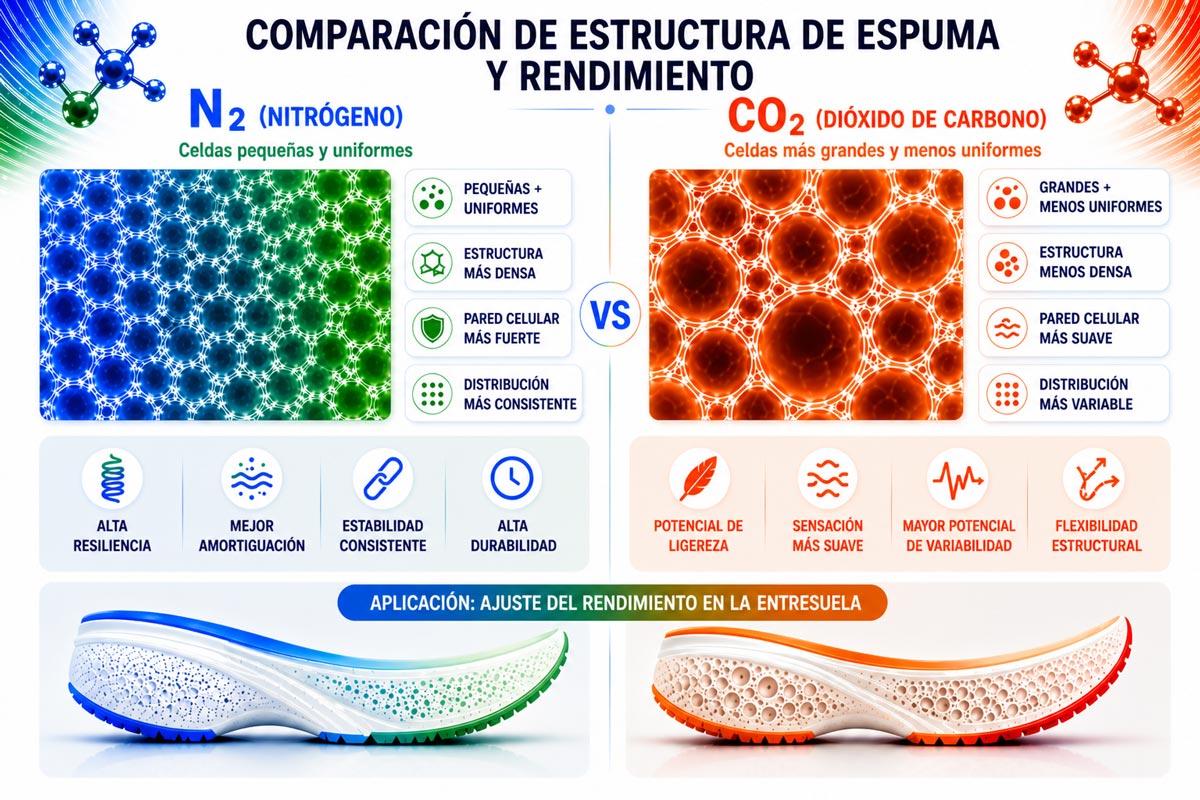

Estructura de la espuma y diferencias de rendimiento
Capacidad de densidad
El dióxido de carbono permite un mayor potencial de expansión debido a su superior solubilidad, lo que lo hace teóricamente capaz de lograr estructuras de espuma de menor densidad que el nitrógeno. Sin embargo, conseguir esto de manera consistente en un proceso de inyección sigue siendo un desafío.
El nitrógeno proporciona resultados de densidad más controlados y repetibles, incluso si la densidad mínima alcanzable es algo mayor.
Morfología de las celdas
El nitrógeno suele producir estructuras de celdas finas y uniformes con una alta densidad de nucleación. Esto conduce a una mejora en la consistencia y en la calidad de la superficie.
El CO₂ tiende a producir celdas más grandes debido a una menor densidad de nucleación y a un comportamiento de expansión más agresivo. Si bien esto puede reducir la densidad, también puede introducir variabilidad si no se controla cuidadosamente.
Rendimiento mecánico
Las espumas producidas con nitrógeno suelen presentar propiedades mecánicas más consistentes, incluyendo la durabilidad y la integridad estructural. Esto es un resultado directo de una estructura de celdas uniforme y de condiciones de procesamiento estables.
Las espumas basadas en CO₂ pueden lograr un peso menor y un tacto más suave, pero pueden ser más sensibles a las inconsistencias estructurales. Los sistemas de gas mixto ofrecen el potencial de ajustar estas propiedades, pero aún se encuentran en fase de desarrollo en aplicaciones basadas en inyección.
Ventajas y desventajas prácticas
Nitrógeno (N₂)
Ventajas:
- Procesos estables y bien comprendidos
- Ampliamente utilizado en la inyección SCF comercial
- Produce estructuras de celdas finas y uniformes
- Ventana de procesamiento amplia y robusta
Limitaciones:
- Menor potencial de expansión en comparación con el CO₂
Dióxido de carbono (CO₂)
Ventajas:
- Alta solubilidad que permite una mayor expansión
- La plastificación mejora el flujo y la difusión
- Potencial para estructuras de menor densidad
Limitaciones:
- El uso en la inyección de SCF permanece principalmente en fase de desarrollo
- Ventana de proceso más estrecha y sensible
- Resistencia del fundido reducida durante el espumado
Sistemas de gas mixto (N₂ + CO₂)
Ventajas:
- Capacidad para ajustar el comportamiento de nucleación y expansión
- Potencial para equilibrar la estructura y la densidad
Limitaciones:
- Aumento de la complejidad del proceso
- Uso limitado en la producción comercial actual
Guía de selección práctica
La selección del gas depende finalmente de las prioridades del material y de la producción:
- Utilice N₂ cuando se requiera estabilidad, consistencia y escalabilidad, particularmente en entornos de producción comercial y con materiales establecidos como TPU y TPEE.
- Explore el CO₂ en entornos de desarrollo cuando el objetivo sea una menor densidad o una expansión mejorada, especialmente al evaluar nuevos sistemas de materiales.
- Considere los enfoques de gas mixto al ajustar la estructura y el rendimiento de la espuma, reconociendo que estos sistemas requieren un control más avanzado y aún no se han adoptado ampliamente.
Relación con el espumado en autoclave
El dióxido de carbono se utiliza ampliamente en los sistemas de espumado en autoclave debido a su efecto de plastificación y alta solubilidad, lo que favorece la difusión del gas durante tiempos de procesamiento más prolongados. En estos sistemas, el CO₂ ayuda a saturar el material antes de la expansión.
La inyección SCF difiere significativamente. Es un proceso termoplástico rápido sin reticulación, que requiere un control preciso de la disolución del gas, la nucleación y la expansión en un ciclo mucho más corto. Estas limitaciones hacen que el nitrógeno sea más adecuado para la fabricación actual basada en inyección.
Perspectivas futuras
El desarrollo continuo en el espumado por inyección SCF se centra en mejorar la interacción entre los sistemas de gas y los materiales poliméricos. Esto incluye la exploración de sistemas de gas mixto, formulaciones de materiales mejoradas y tecnologías más avanzadas de dosificación y control de gas.
A medida que estos desarrollos progresen, el papel del CO₂ y de los sistemas de gas híbridos podría expandirse, particularmente en aplicaciones cuyo objetivo sea alcanzar una menor densidad y un mayor rendimiento.
P&R (Preguntas y Respuestas)
P: Si el CO₂ ofrece un mayor potencial de expansión, ¿por qué no se utiliza actualmente en la inyección comercial de SCF?
R: El CO₂ introduce una mayor sensibilidad en el proceso debido a su alta solubilidad y efectos de plastificación, lo que dificulta su control durante la inyección. El nitrógeno proporciona una ventana de proceso más estable y confiable para la producción.
P: ¿Qué hace que el nitrógeno sea el gas estándar para los sistemas de inyección SCF?
R: El nitrógeno ofrece una disolución consistente, una alta difusividad y un comportamiento de nucleación controlado, lo que da como resultado un procesamiento estable y estructuras de espuma repetibles a escala de producción.
P: ¿Pueden los sistemas de gas mixto superar el rendimiento de los sistemas de nitrógeno puro?
R: Los sistemas de gas mixto tienen el potencial de equilibrar el comportamiento de nucleación y expansión, pero introducen una complejidad adicional y todavía se utilizan principalmente en fase de desarrollo en lugar de en la producción a gran escala.
P: ¿Cómo cambia el CO₂ el comportamiento del polímero durante la inyección SCF?
R: El CO₂ plastifica el polímero, reduciendo la viscosidad y aumentando la movilidad de las cadenas. Esto mejora la expansión pero reduce la resistencia del fundido, haciendo que el proceso sea más sensible de controlar.
P: ¿Utiliza la inyección SCF las mismas estrategias de gas que el espumado en autoclave?
R: No. Los sistemas de autoclave utilizan comúnmente CO₂ debido a los tiempos de procesamiento más prolongados y a mecanismos diferentes, mientras que la inyección SCF se basa principalmente en el nitrógeno para obtener estabilidad y control.
Nota
El comportamiento del gas, la estructura de la espuma y el rendimiento dependen en gran medida del tipo de polímero, las condiciones de procesamiento y el diseño del equipo. A medida que la tecnología de inyección SCF evoluciona, el papel del CO₂ y de los sistemas de gas mixto podría expandirse.
