En el espumado por inyección con fluido supercrítico (SCF), también conocido como inyección SCIF, la calidad de la espuma no puede evaluarse únicamente por la densidad o la suavidad. Las mediasuelas SCF de alto desempeño requieren una morfología celular consistente, una distribución de densidad controlada, una calidad superficial estable y un comportamiento de proceso repetible durante la producción. Una espuma de baja densidad con estructura inestable, vacíos internos o distribución de gas inconsistente suele tener un desempeño inferior al de una espuma ligeramente más pesada con celdas uniformes y respuesta mecánica estable. Por esta razón, una evaluación adecuada de la espuma debe combinar análisis estructural, ensayos físicos y monitoreo del proceso, en lugar de depender de una sola medición.
A diferencia de los sistemas de espumado en autoclave, la inyección SCF es un proceso completamente termoplástico, sin reticulación. La formación de la espuma ocurre directamente en el molde mediante la nucleación del gas disuelto y una reducción de presión controlada durante el llenado y el enfriamiento. Debido a que la nucleación, la expansión y la solidificación ocurren dentro de una ventana de procesamiento muy corta, pequeños cambios de temperatura, presión, concentración de gas o comportamiento de flujo pueden afectar significativamente la calidad final de la espuma.
Por qué la calidad de la espuma es importante en aplicaciones de calzado
La calidad de la espuma influye directamente en la consistencia de la amortiguación, la sensación de pisada, la durabilidad, la confiabilidad del pegado y el rendimiento de fabricación. En aplicaciones de calzado, una estructura de espuma inconsistente puede generar diferencias medibles entre el zapato izquierdo y el derecho, entre cavidades dentro del mismo molde, o incluso entre disparos de producción consecutivos. Estas variaciones suelen ser perceptibles para el usuario, especialmente en aplicaciones de running de alto desempeño, donde la respuesta de amortiguación y la estabilidad son altamente sensibles a las diferencias estructurales.
La estabilidad de fabricación es igualmente importante. Los vacíos internos, la deriva de densidad, los defectos superficiales o una formación de piel inconsistente pueden aumentar la tasa de scrap y generar problemas posteriores de ensamblaje durante las operaciones de pegado o acabado. A medida que los sistemas de inyección SCF avanzan hacia estructuras de menor densidad y mayor desempeño, la capacidad de evaluar consistentemente la calidad de la espuma se vuelve cada vez más crítica.
Evaluación de la estructura celular

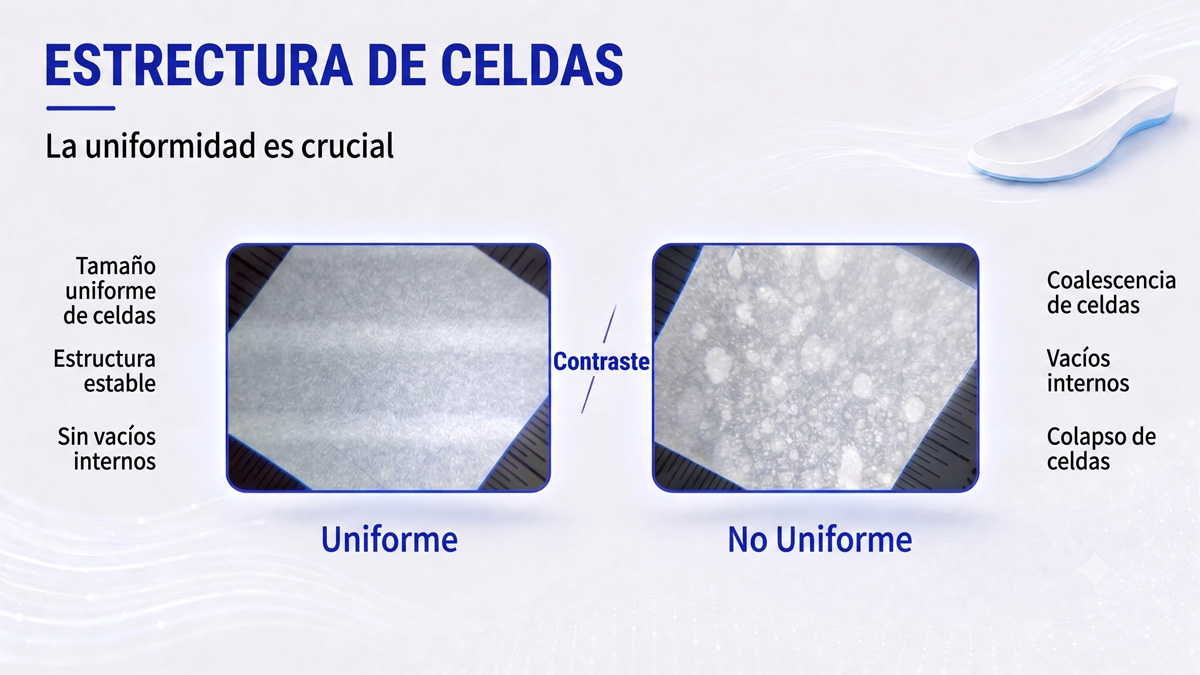

Tamaño de celda y uniformidad celular
La morfología celular es uno de los indicadores más importantes de la calidad de una espuma SCF. En sistemas de inyección SCF basados en nitrógeno, una nucleación estable normalmente produce estructuras de celda cerrada finas y relativamente uniformes. Una espuma de alta calidad generalmente presenta una distribución consistente del tamaño de celda en toda la pieza, con mínima variación localizada. Distribuciones excesivamente amplias suelen indicar nucleación inestable, disolución de gas inconsistente o inestabilidad térmica durante el llenado del molde.
En la práctica, la uniformidad suele ser más importante que el tamaño absoluto de celda. Las celdas muy pequeñas no son automáticamente superiores si la estructura es inconsistente o inestable. Una estructura celular ligeramente más grande pero altamente uniforme suele producir un comportamiento de amortiguación más predecible y una durabilidad mejorada en comparación con una espuma que contiene una morfología celular altamente variable.
La estructura celular se evalúa comúnmente preparando cortes transversales limpios de la espuma con una cuchilla o un método de corte de baja distorsión, seguido de microscopía óptica. En entornos de desarrollo más avanzados, puede utilizarse microscopía electrónica de barrido (SEM) para análisis morfológicos detallados y estudios de nucleación, especialmente durante el desarrollo de materiales o la optimización del proceso.
Coalescencia celular y vacíos internos
La coalescencia celular es uno de los defectos más críticos encontrados en los sistemas de espuma por inyección SCF. Durante la expansión, celdas adyacentes pueden fusionarse y formar burbujas o vacíos de mayor tamaño cuando la resistencia local del fundido no es suficiente para estabilizar la estructura en crecimiento. Esto suele ocurrir por una carga de gas excesiva, una reducción de presión inestable, un desequilibrio térmico localizado o una estabilidad reológica insuficiente dentro del sistema polimérico.
Las celdas coalescidas de gran tamaño crean zonas débiles localizadas dentro de la mediasuela y pueden alterar significativamente el comportamiento de amortiguación bajo carga. Bajo compresión repetitiva, estas zonas pueden deformarse de manera diferente a la espuma circundante, generando diferencias localizadas de concentración de presión que se vuelven perceptibles para el usuario. En casos severos, esto puede contribuir a irritaciones o formación de ampollas durante el uso. En la práctica, estos defectos generalmente deben alcanzar varios milímetros de tamaño antes de volverse perceptibles en aplicaciones de calzado.
Las burbujas y vacíos internos se evalúan comúnmente mediante inspección de cortes transversales y análisis con caja de luz. La inspección con caja de luz es particularmente útil en entornos de fabricación, ya que permite identificar rápidamente defectos internos sin requerir una preparación extensa de muestras. Al colocar el componente de espuma sobre una superficie retroiluminada, los vacíos grandes, los grupos de burbujas y las inconsistencias de densidad se vuelven visibles por diferencias en la transmisión de luz. La efectividad de este método disminuye a medida que aumenta el espesor de la espuma, aunque la mayoría de las mediasuelas de calzado se mantienen dentro de un rango de espesor práctico donde los defectos internos aún pueden identificarse eficazmente.
Densidad y distribución de densidad
Evaluación de densidad aparente
La densidad aparente sigue siendo uno de los parámetros de espuma SCF más comúnmente monitoreados y normalmente se reporta en g/cm³. La densidad afecta directamente el peso de la espuma, el comportamiento de amortiguación y el uso de material; sin embargo, la densidad por sí sola no define la calidad de la espuma. Dos espumas con densidad idéntica pueden presentar desempeños significativamente distintos según su morfología celular, estructura de piel y consistencia interna.
Las mediciones de densidad se realizan comúnmente mediante cálculos de masa-volumen o métodos de desplazamiento basados en Arquímedes, dependiendo de la geometría de la pieza y de los requisitos de ensayo. En trabajos de desarrollo, las mediciones de densidad localizada a partir de secciones cortadas se utilizan con frecuencia para evaluar la variación regional en toda la pieza.

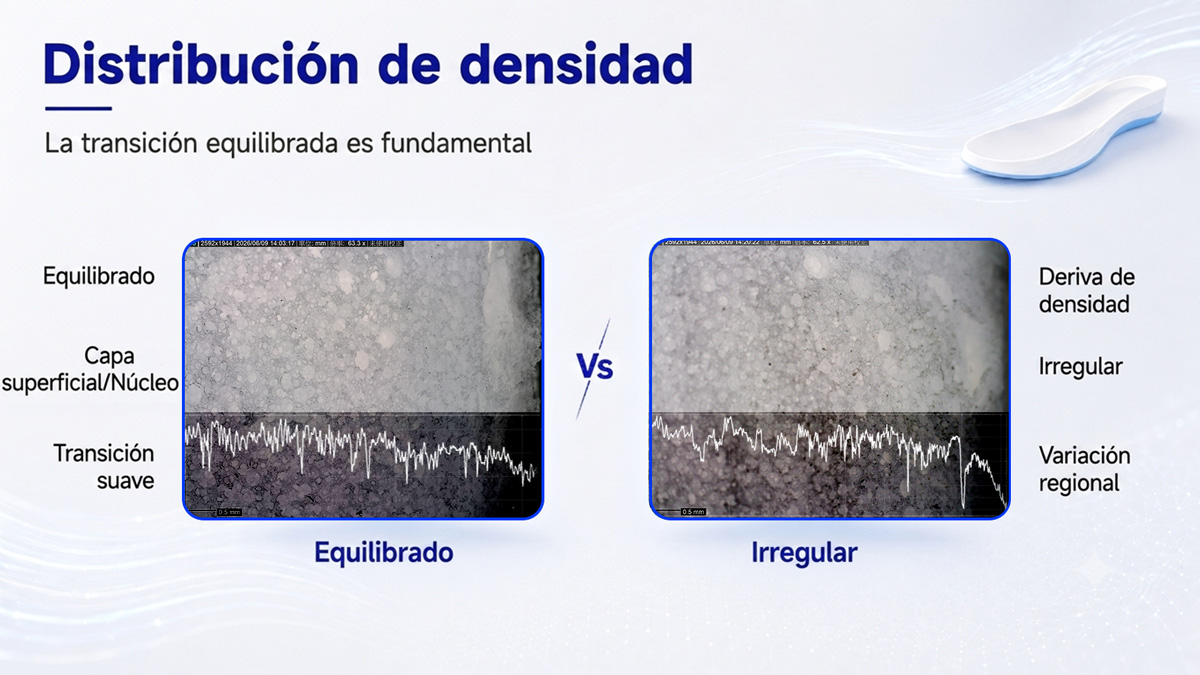

Distribución de densidad y estructura piel/núcleo
Las espumas por inyección SCF rara vez presentan una densidad perfectamente uniforme en toda la estructura. La mayoría de los sistemas desarrollan una piel exterior más densa y un núcleo de menor densidad debido al comportamiento de enfriamiento y a los gradientes de presión localizados durante el moldeo. Esta estructura piel/núcleo influye fuertemente tanto en la sensación de pisada percibida como en la durabilidad mecánica.
Una piel excesivamente gruesa o densa puede crear una sensación superficial más firme y reducir la amortiguación percibida, mientras que una formación insuficiente de piel puede reducir la resistencia a la abrasión y la confiabilidad del pegado. De manera similar, una variación excesiva de densidad entre las zonas de talón y antepié, o entre cavidades dentro del mismo molde, puede generar diferencias notables en la respuesta de amortiguación.
En entornos de producción, la consistencia de densidad suele monitorearse indirectamente mediante la variación de peso de la pieza. Los procesos SCF estables normalmente mantienen la variación de peso de la pieza dentro de aproximadamente ±1–2%, mientras que la variación de densidad suele controlarse dentro de aproximadamente ±0.005–0.010 g/cm³, según la aplicación y el sistema de espuma. En sistemas de producción maduros, la diferencia entre par izquierdo y derecho se mantiene comúnmente por debajo de aproximadamente 2%.

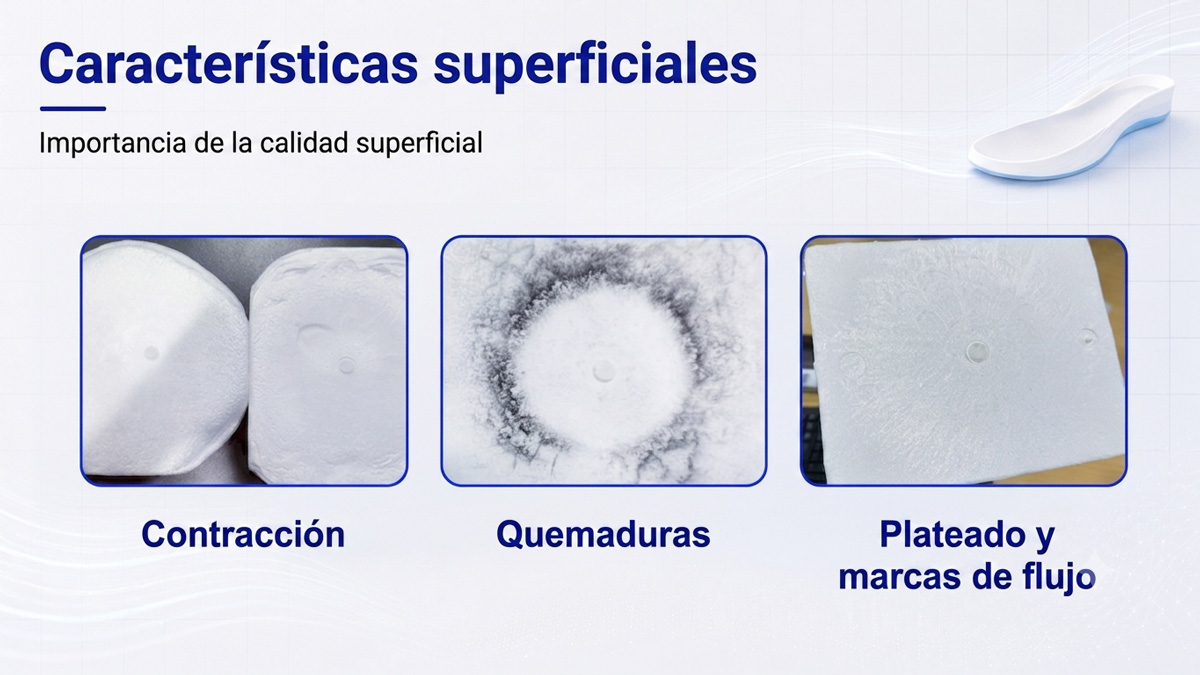

Defectos superficiales e internos
Contracción
La contracción ocurre cuando la espuma se contrae de manera desigual durante el enfriamiento o la estabilización posterior al desmoldeo. Esto puede producir inestabilidad dimensional, deformación o deformación localizada dentro de la geometría de la pieza. La contracción suele asociarse con enfriamiento no uniforme, distribución de gas inestable o esfuerzos internos excesivos generados durante la expansión y solidificación.
Debido a que los sistemas de inyección SCF dependen de una nucleación y estabilización rápidas dentro del molde, el comportamiento de contracción está estrechamente relacionado con la gestión térmica y el control de presión durante la fase de enfriamiento.
Quemaduras
Los defectos por quemadura aparecen como decoloración localizada o degradación superficial y normalmente se asocian con generación excesiva de calor localizado o comportamiento inestable del gas durante el moldeo. En algunos casos, la compresión del gas o una ventilación deficiente pueden contribuir a estos defectos, especialmente en zonas del molde con restricciones geométricas.
Aunque las quemaduras son principalmente defectos cosméticos, a menudo indican una inestabilidad de proceso más amplia y no deben ignorarse durante la evaluación de desarrollo o producción.
Estrías superficiales y marcas de flujo
Las estrías superficiales son uno de los defectos visuales más comunes observados en sistemas de espuma SCF semicristalinos. En muchos casos, estas estrías están asociadas con cristalización localizada durante el llenado del molde. A medida que el polímero fluye por regiones más frías del molde, partes del fundido pueden cristalizar parcialmente antes de completarse el flujo, generando líneas de flujo visibles o patrones de estriado en la superficie.
La inestabilidad térmica entre la superficie del molde y el fundido polimérico suele ser el principal factor de este defecto. Un enfriamiento excesivo del molde, una temperatura de fundido inestable o un comportamiento de flujo inconsistente pueden incrementar la severidad de las estrías. Aunque inicialmente las estrías pueden parecer un problema cosmético, con frecuencia indican una inestabilidad térmica o de flujo más amplia dentro del proceso.
Estabilidad del proceso y repetibilidad de producción
Una calidad consistente de espuma SCF requiere un comportamiento de proceso estable durante periodos prolongados de producción. En la práctica, los indicadores más importantes de estabilidad de proceso son métricas de repetibilidad como la consistencia del peso de la pieza, la deriva de densidad a lo largo del tiempo, el comportamiento de estabilización al arranque y la variación entre cavidades.
Las condiciones de arranque suelen diferir de la operación en estado estable porque las temperaturas del molde, el equilibrio de concentración de gas y las condiciones de residencia del material requieren tiempo para estabilizarse. Por esta razón, la calificación de producción debe distinguir entre muestras de arranque y muestras de producción en estado estable.
En entornos de fabricación, el monitoreo de proceso suele centrarse en el seguimiento del peso de pieza, el muestreo de densidad y la inspección estructural periódica. Las operaciones más avanzadas también pueden monitorear el comportamiento de presión de cavidad y utilizar métricas de capacidad de proceso, como Cpk, para parámetros críticos de calidad. Sin embargo, el objetivo principal sigue siendo la repetibilidad práctica de producción, y no únicamente la optimización estadística.
Validación del desempeño mecánico
Los ensayos de validación mecánica traducen la estructura de la espuma en un comportamiento de desempeño medible. La dureza se mide comúnmente con durómetros Shore A, Shore C o Asker C, dependiendo de la densidad de la espuma y del tipo de material. Estas mediciones proporcionan una indicación de la firmeza percibida y se utilizan con frecuencia para monitorear la consistencia del proceso.
El ensayo de deformación permanente por compresión, comúnmente realizado según ASTM D395 o métodos equivalentes, evalúa la capacidad de la espuma para recuperarse después de una deformación compresiva prolongada y exposición térmica. Valores altos de deformación permanente por compresión generalmente indican una baja estabilidad estructural a largo plazo.
El ensayo de rebote o retorno de energía evalúa la eficiencia con la que la espuma devuelve energía mecánica durante la deformación y recuperación. Dependiendo de la configuración del laboratorio, esto puede evaluarse mediante métodos de rebote de bola o sistemas de ensayo mecánico cíclico instrumentados capaces de medir histéresis y comportamiento de retorno de energía.
La resistencia a la tracción y la resistencia al desgarro por hendidura se evalúan comúnmente con sistemas universales de ensayo de tracción, como una máquina Instron. Estos ensayos ayudan a cuantificar la durabilidad de la espuma, la resistencia a la propagación de grietas y la integridad estructural bajo deformación. El ensayo de compresión cíclica también se realiza con frecuencia para evaluar la durabilidad mecánica a largo plazo y el desarrollo de deformación permanente bajo condiciones de carga repetitiva representativas del uso en calzado.
Relación entre la estructura de la espuma y la sensación en el calzado
Las mediciones de laboratorio finalmente deben correlacionarse con el desempeño en uso. Las estructuras celulares finas y uniformes generalmente producen un comportamiento de amortiguación más suave y consistente, mientras que las celdas coalescidas y los vacíos internos pueden generar características de pisada inestables o inconsistentes.
Los gradientes de densidad piel/núcleo influyen significativamente en la firmeza percibida y en la sensación de transición durante la marcha. De manera similar, el comportamiento de rebote y la histéresis afectan fuertemente la percepción de “rebote” y respuesta dinámica. Es importante señalar que una menor densidad no produce automáticamente un mejor desempeño. Una espuma de densidad ligeramente superior con morfología estable y estructura consistente suele superar a una espuma más ligera que contiene celdas inestables o una distribución de densidad deficiente.

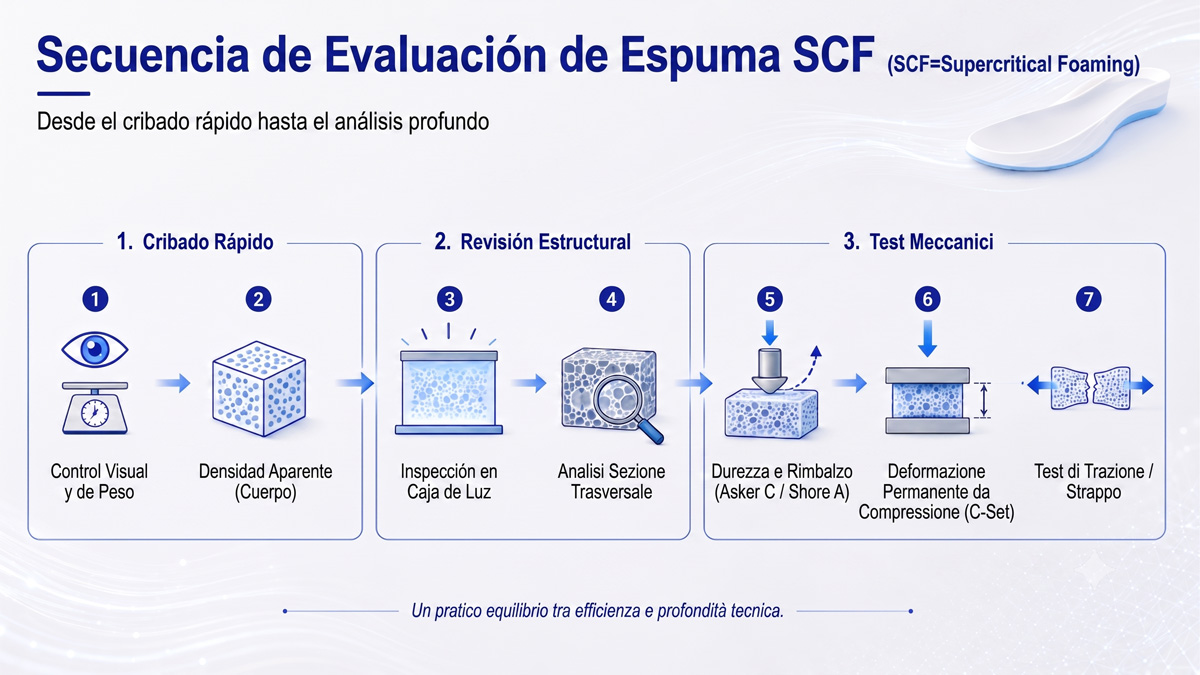

Secuencia práctica de pruebas para evaluar espuma SCF
Una secuencia práctica de evaluación de espuma SCF normalmente sigue un enfoque por capas, comenzando con métodos rápidos de cribado antes de avanzar hacia una caracterización mecánica más detallada.
Un flujo de trabajo común incluye:
- Inspección visual y medición de peso de la pieza
- Medición de densidad aparente
- Inspección con caja de luz para vacíos internos y grupos de burbujas
- Análisis de estructura celular en corte transversal
- Ensayos de dureza y rebote
- Evaluación de deformación permanente por compresión
- Ensayos de tracción y desgarro por hendidura cuando sea requerido
Esta secuencia proporciona un equilibrio práctico entre eficiencia de producción y profundidad técnica, al tiempo que permite identificar rápidamente problemas estructurales o relacionados con el proceso.
Errores comunes en la evaluación de espuma SCF
Uno de los errores más comunes es evaluar la calidad de la espuma utilizando únicamente la densidad. La densidad proporciona solo una representación parcial del comportamiento de la espuma y no captura la consistencia estructural ni la severidad de los defectos.
Otro problema común es evaluar solo una muestra “buena” en lugar de examinar la variación entre múltiples piezas, cavidades o intervalos de producción. Los defectos internos también se pasan por alto con frecuencia cuando solo se realiza una inspección superficial sin análisis de corte transversal o caja de luz.
Finalmente, la suavidad suele asociarse incorrectamente con un mayor desempeño. En muchos casos, las estructuras inestables de baja densidad pueden sentirse inicialmente suaves, pero presentar menor durabilidad, comportamiento de pisada inconsistente o deterioro prematuro durante el uso.
Preguntas y respuestas
P: ¿Por qué dos espumas con la misma densidad pueden desempeñarse de manera diferente?
R: Las diferencias en morfología celular, distribución de densidad, estructura de piel y defectos internos pueden alterar significativamente el comportamiento de amortiguación y la durabilidad, incluso cuando la densidad aparente es idéntica.
P: ¿Cuál es el defecto más crítico que se debe identificar en la espuma por inyección SCF?
R: La coalescencia celular que genera burbujas grandes o vacíos internos es uno de los defectos más críticos, porque crea zonas débiles localizadas dentro de la estructura de la espuma.
P: ¿Cómo pueden detectarse defectos internos sin equipo avanzado de laboratorio?
R: La inspección con caja de luz se utiliza ampliamente en entornos de fabricación para identificar burbujas internas, vacíos e inconsistencias de densidad mediante transmisión diferencial de luz.
P: ¿Por qué las estrías superficiales son comunes en sistemas de espuma SCF semicristalinos?
R: Las estrías superficiales suelen estar asociadas con cristalización localizada durante el llenado del molde, debido a la inestabilidad térmica entre el fundido polimérico y la superficie del molde.
P: ¿Cuáles son los parámetros más importantes para monitorear durante la producción?
R: La consistencia del peso de la pieza, la variación de densidad, la consistencia entre cavidades y la estabilidad estructural se encuentran entre los parámetros de monitoreo de producción más críticos.
Nota
La calidad de la espuma SCF depende de la interacción entre el comportamiento del material, la disolución de gas, la gestión térmica del molde y la estabilidad del proceso. Los métodos de evaluación consistentes son esenciales para lograr un desempeño repetible en la producción comercial de calzado.
